Kao profesionalni provajderPortal i rukovanje dijelovimarješenja, svjedočio sam iz prve ruke o značajnoj ulozi koju ovi sistemi igraju u modernoj industrijskoj automatizaciji. Od efikasnog pomeranja teških delova u proizvodnim pogonima do preciznog pozicioniranja komponenti u visokotehnološkim montažnim linijama, portali i sistemi za rukovanje delovima povećavaju produktivnost i kvalitet proizvoda. Međutim, jedan izazov koji često muči ove sisteme su elektromagnetne smetnje (EMI). U ovom blogu ću se pozabaviti pitanjima elektromagnetnih smetnji u sistemima za rukovanje portalima i dijelovima, istražiti njihove izvore, uticaje i efikasne strategije ublažavanja.
Izvori elektromagnetnih smetnji u sistemima za rukovanje portalima i dijelovima
1. Električni motori
Portalni sistemi i sistemi za rukovanje delovima se u velikoj meri oslanjaju na električne motore za kretanje i rad. Bilo da je toPortalni robot putovanja iz zrakailiGantry Robot Arm, motori su pokretačka snaga njihovih funkcija. Kada električni motor radi, on stvara magnetsko polje koje se mijenja kako struja teče kroz njegove zavojnice. Ovo promjenjivo magnetno polje može zračiti elektromagnetnu energiju, stvarajući elektromagnetne smetnje.
Na primjer, brušeni DC motori, koji se obično koriste u nekim starijim portalnim sistemima, proizvode iskre na komutatoru kada motor radi. Ove varnice su izvor visokofrekventne elektromagnetne buke koja se može širiti kroz vazduh ili duž električnih provodnika, utičući na obližnje elektronske komponente u portalu i sistemu za rukovanje delovima.
2. Energetska elektronika
Moderni portali i sistemi za rukovanje dijelovima često uključuju naprednu energetsku elektroniku kao što su pogoni s promjenjivom frekvencijom (VFD), servo kontroleri i izvori napajanja. Ovi uređaji koriste sklopove velike brzine za kontrolu toka snage i brzine motora. Brzo prebacivanje poluvodičkih uređaja u energetskoj elektronici stvara elektromagnetne emisije.
VFD-ovi, na primjer, rade tako što pretvaraju AC napajanje fiksne frekvencije u izlaz naizmjenične struje varijabilne frekvencije. Prebacivanje izolovanih bipolarnih tranzistora (IGBT) ili MOSFET-a u VFD-u može stvoriti visoke frekvencije napona i struje. Ovi šiljci se mogu spojiti na električne vodove, kontrolne kablove i okolno okruženje, unoseći EMI u sistem.
3. RF izvori
Izvori radio frekvencija (RF) u industrijskom okruženju takođe mogu uzrokovati elektromagnetne smetnje u portalima i sistemima za rukovanje dijelovima. Bežični komunikacioni uređaji kao što su Wi-Fi ruteri, Bluetooth uređaji i radio predajnici emituju RF signale. Ako su ovi signali u istom frekvencijskom opsegu kao i osjetljive elektronske komponente u sistemu portala, mogu uzrokovati smetnje.
Štaviše, u nekim industrijskim okruženjima može postojati RF oprema velike snage kao što su RF grijači ili RF zavarivači. Jaka elektromagnetna polja koja stvaraju ovi RF izvori mogu prodrijeti u kućište portala i sistema za rukovanje dijelovima i poremetiti normalan rad njegovih kontrolnih i senzorskih kola.
Utjecaj elektromagnetnih smetnji na portalne sisteme i sisteme za rukovanje dijelovima
1. Neispravnost upravljačkih sistema
Portal i sistemi za rukovanje delovima kontrolišu se sofisticiranim elektronskim kontrolnim jedinicama koje se oslanjaju na precizne signale za rad. EMI može poremetiti signale koji se prenose između senzora, kontrolera i aktuatora. Na primjer, senzor položaja u ruci robota portala može dati netačna očitavanja zbog EMI-a, što uzrokuje da se ruka robota pomakne u pogrešan položaj. To može dovesti do sudara s drugom opremom, oštećenja dijelova kojima se rukuje, pa čak i zastoja u proizvodnji.
2. Greške u prijenosu podataka
U modernim portalnim sistemima, podaci se konstantno prenose između različitih komponenti, kao što je između centralnog kontrolnog računara i pojedinačnih kontrolera motora. EMI može oštetiti signale podataka tokom prenosa, što dovodi do grešaka u komandama upravljanja. To može dovesti do nepravilnog rada portala i sistema za rukovanje dijelovima, kao što je nepravilna kontrola brzine motora ili nepravilan redoslijed operacija.
3. Smanjena pouzdanost sistema
Kontinuirano izlaganje elektromagnetnim smetnjama može vremenom pogoršati performanse elektronskih komponenti u portalu i sistemu za rukovanje dijelovima. Komponente kao što su mikrokontroleri, senzori i komunikacijski moduli mogu doživjeti prijevremeni kvar zbog naprezanja uzrokovanog EMI. Ovo smanjuje ukupnu pouzdanost sistema i povećava troškove održavanja.
Strategije ublažavanja elektromagnetnih smetnji u sistemima za rukovanje portalima i dijelovima
1. Zaštita
Zaštita je jedan od najefikasnijih načina za smanjenje elektromagnetnih smetnji. Metalna kućišta se mogu koristiti za okruživanje osjetljivih elektronskih komponenti u portalu i sistemu za rukovanje dijelovima. Ova kućišta djeluju kao Faradejev kavez, blokirajući elektromagnetna polja da uđu ili izađu iz zaštićenog područja.

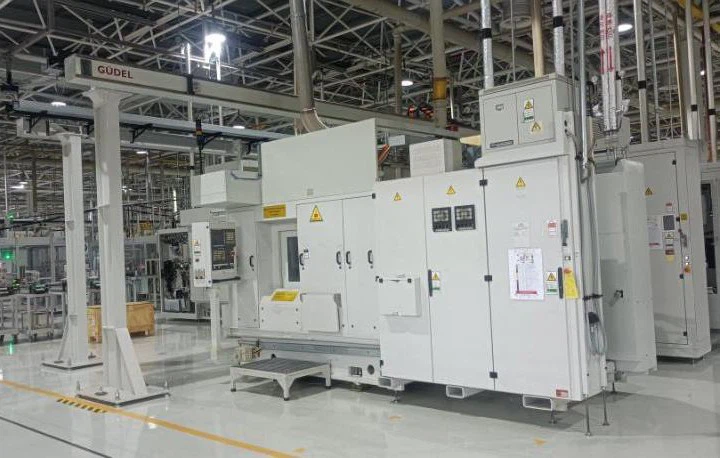

Na primjer, upravljački ormari portalnog sistema mogu biti izrađeni od provodljivih materijala kao što su čelik ili aluminij. Kablovi koji se koriste u sistemu mogu biti i oklopljeni kablovi, koji imaju provodni sloj oko signalno - nosivih žica kako bi se spriječio ulazak i izlazak elektromagnetnog šuma.
2. Filtriranje
Filtriranje je još jedna važna strategija ublažavanja. Filteri se mogu ugraditi u električne vodove i signalne vodove portala i sistema za rukovanje dijelovima kako bi se uklonile neželjene elektromagnetne frekvencije. Filteri za strujnu liniju mogu smanjiti visokofrekventnu buku koja ulazi u sistem kroz napajanje, dok filteri za signalne linije mogu očistiti signale koji se prenose između različitih komponenti.
Na primjer, niskopropusni filtar se može koristiti u linijama kontrolnih signala za blokiranje visokofrekventnih smetnji dok se dozvoljava prolaz niskofrekventnim kontrolnim signalima.
3. Uzemljenje
Pravilno uzemljenje je neophodno za smanjenje elektromagnetnih smetnji. Dobar sistem uzemljenja obezbeđuje put niske impedancije za strujanje elektromagnetnih struja do zemlje. U sistemima za rukovanje portalima i dijelovima, sve metalne komponente, uključujući konstrukciju portala, okvire motora i upravljačke ormare, trebaju biti pravilno uzemljene.
Osiguravanjem zajedničke referentne osnove za sve komponente u sistemu, razlike potencijala koje mogu uzrokovati elektromagnetne smetnje su minimizirane. Uz to, uzemljenje može pomoći u zaštiti sistema od elektrostatičkog pražnjenja (ESD), koje također može biti izvor EMI.
4. Dizajn izgleda
Dizajn portala i sistema za rukovanje dijelovima također može igrati ulogu u smanjenju elektromagnetnih smetnji. Razdvajanjem električnih i signalnih vodova može se spriječiti spajanje elektromagnetnog šuma iz vodova na signalne vodove.
Na primjer, kablovi za napajanje i kontrolne kablove treba da budu raspoređeni u odvojene vodove ili nosače. Osetljive elektronske komponente treba da budu smeštene dalje od izvora velike snage kao što su motori i energetska elektronika kako bi se smanjila njihova izloženost elektromagnetnim poljima.
Zaključak
Elektromagnetne smetnje predstavljaju značajan izazov u sistemima za rukovanje portalima i dijelovima. Kao aPortal i rukovanje dijelovimadobavljača, razumijem važnost rješavanja ovih pitanja kako bi se osigurao pouzdan i efikasan rad naših sistema. Razumevanjem izvora i uticaja EMI i primenom efikasnih strategija ublažavanja kao što su zaštita, filtriranje, uzemljenje i pravilan dizajn rasporeda, možemo minimizirati efekte elektromagnetnih smetnji i poboljšati performanse portala i sistema za rukovanje delovima.
Ako su vam potrebna visokokvalitetna rješenja za portale i rukovanje dijelovima ili ste zabrinuti zbog elektromagnetnih smetnji u vašim postojećim sistemima, preporučujem vam da se obratite kako biste razgovarali o vašim specifičnim zahtjevima. Naš tim stručnjaka je spreman da Vam pruži profesionalne savete i prilagođena rešenja.
Reference
- Paul, Clayton R. "Elektromagnetska kompatibilnost za inženjere." Wiley, 2006.
- Ott, Henry W. "Tehnike smanjenja buke u elektronskim sistemima." Wiley, 1988.
- Međunarodna elektrotehnička komisija (IEC). "Elektromagnetska kompatibilnost (EMC) - Dio 1 - 2: Općenito - Test otpornosti na elektrostatičko pražnjenje." IEC 61000 - 4 - 2, 2008.
